Skeppsta Maskin AB i Örebro är återförsäljare för Sonnys Maskiner AB
Sonnys Maskiner AB tillverkar brännare uppvärmning av Villor, Industrier, Spannmålstorkar, Växthus, Kycklingstallar och övriga lokaler. Man kan elda många olika bränslen i samma brännare till exempel Flis, Pellets, Spannmål, Sågspån med mera.
Vi levererar även kompletta pannrum och helhetslösningar.
Vi saluför pannor och övrig kringutrustning från flera olika leverantörer
Förbered
med billig värme till vintern.
STOKER
I denna stoker med förugn av keramik går det att
elda spannmål såsom havre, korn, vete,
men dessutom träpellets, sågspån, och flis.
Elda havre 15 - 18 % vattenhalt 2,5 ton är lika energi som 1m3 olja

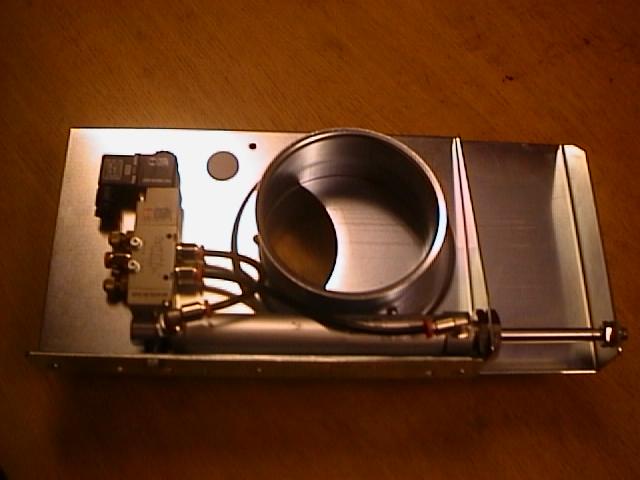

Automatspjäll SBBB-FB är ett tryckluftsdrivet
skjutspjäll 125 mm
Lufttäthet uppnås med flexibla gummipackningar och tätningsringar.
Täthetsklass 4
Tryckklass C Automatspjället kan även erhållas med elmotor.

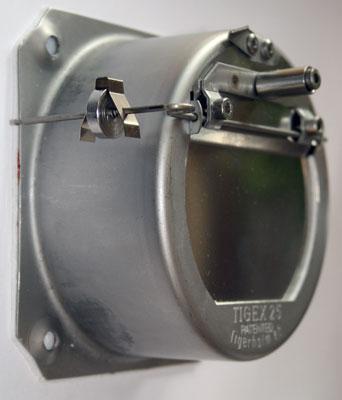

Dragregulator för justering av skorstensdraget till 1.5 mm VP
Instrument för mätning av skorstensdraget mm VP
U glas som monteras lätt på väggen för information.
Askurmatare i asklucka med sido skruv. Valfri skruvutmatning åt alla håll.
Stoker Dokument
Stokerboken
Broschyr
på Stoker
Broschyr
på Stoker 15L
Stoker
640L & 1000L
Bruksanvisning
TM3112
Bruksanvisning
M3
Bruksanvisning
M2
Sonnys Svensktillverkade stoker går att koppla till de flesta idag förekommande ved- eller oljepannor. Exempel på material som man kan elda i Sonnys Stoker är: spannmål, flis, pellets, sågspån mm. Stokern är försedd med en kraftig omrörare vilken säkrar materialtillförseln till matarskruven, som är placerad i behållarens nedre del. Denna transporterar bränslet till det keramiska förbränningsrummet där förbränningen sker vid en temperatur av ca 1200°c. Förbränningsgaserna leds in i den tilldockade pannan. Automatisk påfyllning samt automatisk uraskning finns som tillbehör. Vi kan även leverera kompletta pannrum enligt önskemål. Stokern är godkänd och certifierad av tyska provningsanstalten TÜV.
Förugnen:
Keramiken i brännaren tål värme upp till 1800°c utan att smälta, skalning
eller oxidera. Värmen i stokern blir upp till 1200°c. Alla frön (havre, korn,
vete mm) har ett naturligt skydd mot värme, därför måste upp i högre
temperaturer än när man eldar ved. Vid jämn värme håller keramiken i många år
utan att spricka. Stokern är försedd med isolerad keramik, detta har då som
följd att förugnen får långsamma temperaturförändringar vilket borgar för
bästa hållbarhet och funktion. Sämst miljö för keramik är när den kallnar
eller blir varm fort.
Behållare:
Behållarna kombineras med våra olika storlekar på förugnar: 24kW, 32kW, 65kW
95kW, 160kW, 250kW, 350kW och 450kW. Behållare på 30 liter och 200 liter
saknar omrörare och lämpar sig för spannmål och pellets. 15 liters behållaren
är avsedd att anslutas till ett externt bränsleförråd, denna behållare har
luftspjäll och buffertrör. 15 liters behållaren passar för eldning av pellets,
spannmål och fin flis. Alla övriga behållare har omrörare och passar även för
flis och spån. Alla behållare kan förses med automatisk påfyllning från
externförråd.
Tekniska Data | |||||||
32kW | 65kW | 95kW | 160kW | 250kW | 350kW | 450kW | |
Anslutning | 380V/220V | 380V/220V | 380V/220V | 380V/220V | 380V/220V | 380V/220V | 380V/220V |
Förbränningstemp. | 1200°c | 1200°c | 1200°c | 1200°c | 1200°c | 1200°c | 1200°c |
Förbr.verk.grad | 91% | 91% | 91% | 91% | 91% | 91% | 91% |
Effekt Träpellets | 32kW | 65kW | 95kW | 160kW | 250kW | 350kW | 450kW |
Effekt Flis | 25kW | 50kW | 90kW | 120kW | 190kW | 260kW | 350kW |
Effekt Havre | 18kW | 35kW | 80kW | 100kW | 150kW | 170kW | 250kW |
Effekt Korn | 10kW | 25kW | 50kW | 60kW | 90kW | 100kW | 150kW |
Effekt Vete | 8 kW | 15kW | 35kW | 40kW | 60kW | 70kW | 100kW |
Skorstensdrag | 1-1,5mm vp | 1-1,5mm vp | 1-1,5mm vp | 1-1,5mm vp | 1-1,5mm vp | 1-1,5mm vp | 1-1,5mm vp |
Längd förugn | 385 (+ 25) | 585 (+ 25) | 785 (+ 25) | 785 (+ 25) | 785 (+ 25) | 785 (+ 25) | 885 (+ 25) |
Bredd förugn | 450 | 475 | 560 (+ 150) | 560 (+ 150) | 560 (+ 150) | 560 (+ 150) | 660 (+ 150) |
Höjd förugn | 405 | 445 | 525 | 525 | 525 | 525 | 525 |
Minsta pannhål | 185x185 | 235x235 | 430x445 (285x285) | 430x445 (BxH) | 430x445 (BxH) | 530x445 (BxH) | 530x445 (BxH) |
Tekniska Data | |||||||
15 L | 30 L | 200 L | 240 L | 600 L | 640 L | 1000 L | |
Längd | 870+ugn | 740+ugn | 740+ugn | 1180+ugn | 1590+ugn | 1600+ugn | 2000+ugn |
Bredd | 700 | 700 | 700 | 700 | 700 | 830 | 1200 |
Höjd | 1360-2500 | 920-1220 | 1030-1330 | 1030-1330 | 1230-1530 | 1200-1800 | 1200-1800 |
Totalhöjd med öppen lucka | - | - | 1860-2160 | 1630-1930 | 1880-2180 | 2200-2800 | 2200-2800 |
Höjd till centrum på ugn | 210-1350 | 210-510 | 210-510 | 210-510 | 210-510 | 310-610 | 310-610 |
Eltändning är extrautrustning och förlänger längdmåttet med 200mm på samtliga behållare
Jämförelsetabell bränslen / Energiinnehåll | |||
Fukthalt % | Energi / Enhet | Volymvikt Kg/m³ | |
Elektriskt 10 000kWh | 10 000kWh | ||
Olja 1m³ | ca 10 000kWh | ca 900 | |
Hackad Halm 2,5 ton | 20 | ca 10 000kWh | ca 100 |
Björkved 9m³ | 30 | ca 10 000kWh | ca 450 |
Träpellets 2,1 ton | 8 | ca 10 000kWh | ca 650 |
Flis 1m³ | 35 | ca 600kWh | ca 250 |
Havre 2,5 ton | 15 | ca 10 000kWh | ca 550 |
Korn 2,4 ton | 15 | ca 10 000kWh | ca 700 |
Vete 2,3 ton | 15 | ca 10 000kWh | ca 800 |
Hur beräknar jag mitt energibehov?
Generellt brukar man beräkna effektbehovet till 70W/m². Det betyder att för
ett hus på 170m² med bra isolering och normal takhöjd skulle det fordras
11,9kW. Detta varierar naturligtvis beroende på isolering samt takhöjden på
huset mellan 50-100W/m².
VARFÖR
KERAMIK I HAVRESTOKERN ?
VARFÖR STOKER ISTÄLLET FÖR INTEGRERAD PANNA ?
Innan ni köper havrebrännare kontrollera hur askan ser ut.
Detta är beviset hur bra förbränning det blivit.
Med en stoker med keramiskt brännarhuvud kan du elda med +1200 grC.
Det är då du får ekonomi och lite aska att ta reda på.
Information om Sonnys stoker handhavande mm
Kalkyl
på havreeldning för värmepanna.
Dimension
av storlekar , panna, skorsten mm
Energisida

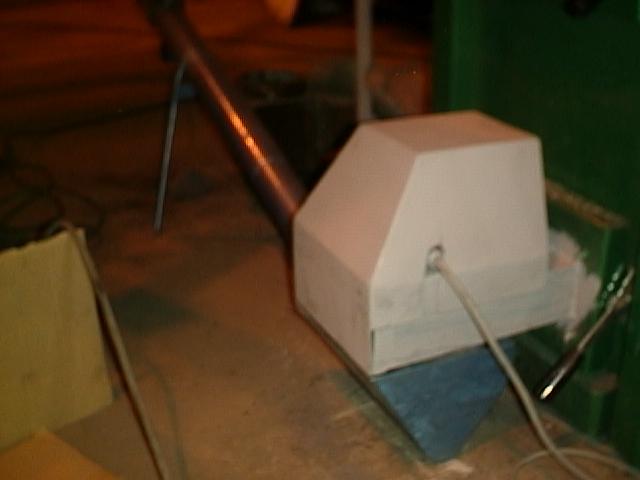

Askurmatare i panna + skruv2 . I hörnet ser man transportröret med material
havre som kommer in pannrummet från en silo 25 meter bort. Röret går under jord.
Askurmatarskruvar kan beställas i olika längder och utföranden. Här visas några
skruvar som tillverkas.

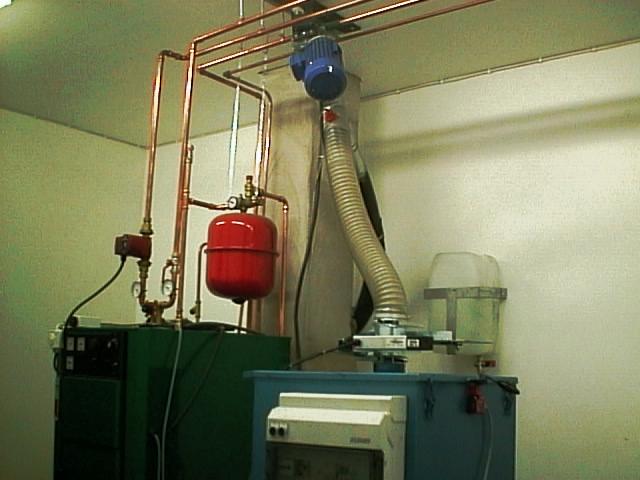

Automatisk påfyllning med transportskruv Mafa som fyller stokern från en silo
25 m från pannrummet. Transportskruven går under marken från silon till
pannrummet.
Transportskruven fyller automatiskt på stokern med material via sensorer i
stokerbehållaren. Allt styrs med en vanlig standardtyp av PLC.
Inget spill av material i pannrummet. Med automatisk fyllning och automatisk uraskning av aska är tillsynen inte mer än för en oljepanna.
Skorsten SEM http://www.sem-skorstenar.com/huvudsida.htm
Ur miljösynpunkt är Sonnys Stoker i topp på grund av hög förbränningstemperatur i ett keramiskt brännarhuvud.

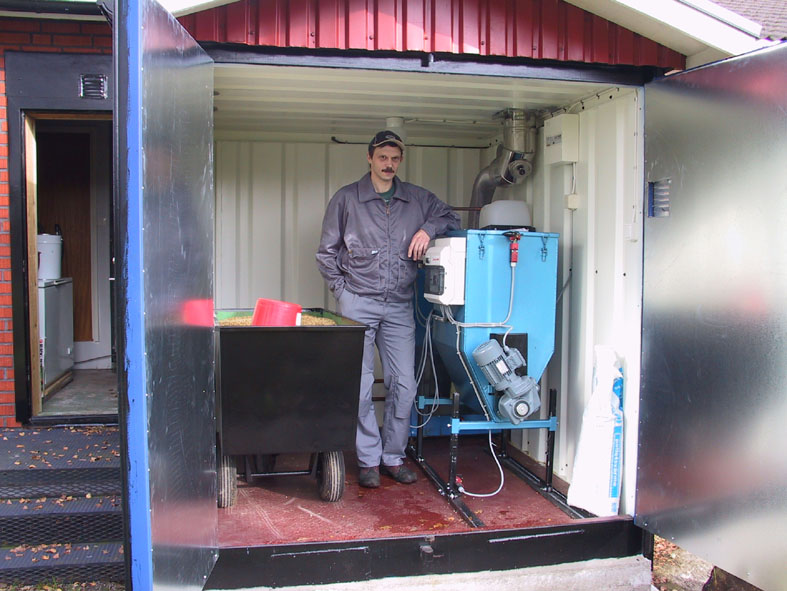

Nu även kompletta pannrum i olika storlekar och kombinationer.

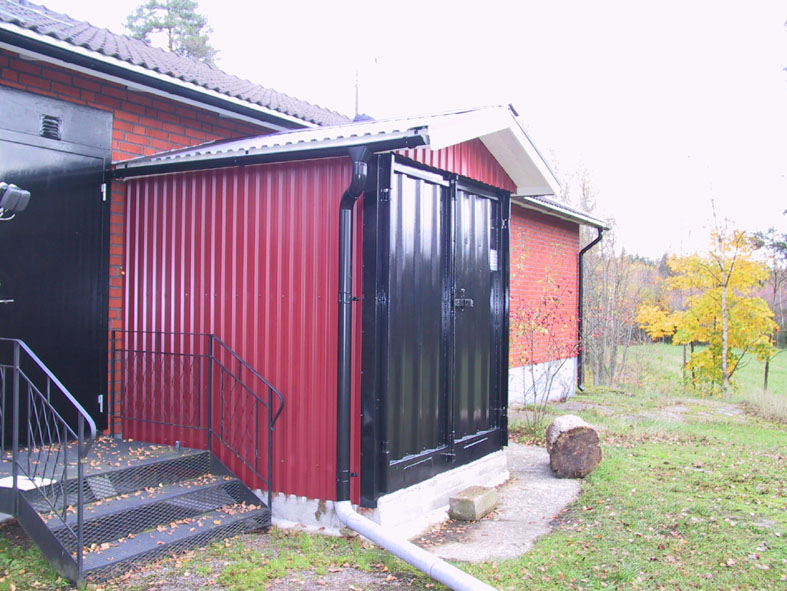

Exempel på pannrum monterad vid bostadshus
.
Focus PE-30 / Focus
PE-20
Focus pannor på 30kW respektive 20kW är ett utmärkt val att använda till
Sonnys Stoker av mindre storlek. 5mm corténstål i eldstadsdelen
garanteraren lång livslängd på pannan. Pannan är mycket välisolerad och
har en stor vattenvolym. 6kW elpatron och varmvattenslinga är standard i
Focus PE-30 och PE-20. Vedeldningssats finns som extrautrustning.
Tulimax pannor
30-700kW
Tulimax stokerpanna finns i storlekar från 30kW upp till 700kW med
stokeruttag. Stokeruttaget kan fås på höger sida, vänster sida eller
framifrån. Askfundament är extrautrustning men rekommenderas i samtliga
fall.
Arimax pannor
Mer info kommer inom kort...
